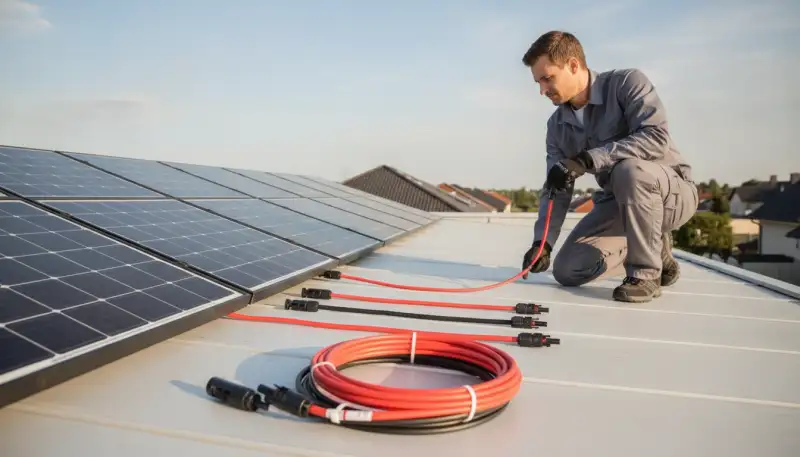

MC4-Kabel: Langlebigkeit und Fehlerbehebung
Die Sonne ist eine unerschöpfliche Energiequelle, die immer mehr Haushalte und Outdoor-Enthusiasten für sich entdecken. Ob auf dem Dach für die Einspeisung ins Netz oder mobil mit einer Powerstation im Garten oder beim Camping – Solarpanels sind das Herzstück dieser Systeme. Doch selbst die besten Module und leistungsstärksten Speicher sind nur so gut wie ihre Verbindungen. Hier kommen MC4 Solarkabel ins Spiel, die für eine sichere und effiziente Stromübertragung sorgen.
Empfohlene Produkte zu MC4 Solarkabel
SOLARTRONICS Solarkabel 4mm² 5m mit Solarstecker, beidseitig, Rot/Schwarz
SOLARTRONICS Solarkabel 4mm² 3m mit Solarstecker, beidseitig, Rot/Schwarz
SOLARTRONICS Solarkabel 4mm² 10m mit Solarstecker, beidseitig, Rot/Schwarz
SOLARTRONICS Solarkabel 6mm² 5m mit Solarstecker, beidseitig, Rot/Schwarz
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Während die Auswahl des richtigen Querschnitts und die korrekte Installation oft im Vordergrund stehen, wird die regelmäßige MC4 Kabel Wartung und die Fähigkeit zur MC4 Fehlerbehebung leider oft vernachlässigt. Dabei sind gerade diese Aspekte entscheidend für die Langlebigkeit, Sicherheit und maximale Leistungsfähigkeit Ihrer Solaranlage. Eine vernachlässigte Verbindung kann nicht nur die Energieausbeute mindern, sondern im schlimmsten Fall zu gefährlichen Hotspots und sogar Bränden führen. Daher ist es unerlässlich, sich nicht nur mit der Installation, sondern auch mit der Pflege und Instandhaltung dieser wichtigen Komponenten vertraut zu machen.
Warum MC4-Kabel Pflege entscheidend ist
Die Umgebung, in der Solaranlagen betrieben werden, ist oft rau. Extreme Temperaturen, UV-Strahlung, Regen, Schnee und Wind setzen den Komponenten Tag für Tag zu. Insbesondere die Verbindungsstellen, wie die MC4-Stecker, sind anfällig für diese Einflüsse. Ohne regelmäßige Pflege können Feuchtigkeit und Schmutz eindringen, was zu Korrosion an den Kontaktflächen führt. Korrosion erhöht den elektrischen Widerstand, was wiederum zu Leistungsverlusten und einer erhöhten Wärmeentwicklung führt. Diese sogenannten Hotspots können nicht nur die Kabel und Stecker, sondern auch die Solarmodule selbst beschädigen.
Eine professionell installierte Solaranlage ist eine Investition, die sich über viele Jahre amortisieren soll. Doch diese Amortisation ist gefährdet, wenn die Verbindungsqualität nachlässt. Ein geringerer Wirkungsgrad bedeutet weniger erzeugten Strom und damit geringere Ersparnisse oder eine schlechtere Energieversorgung im Notfall. Darüber hinaus können beschädigte oder schlecht gewartete Verbindungen ein Sicherheitsrisiko darstellen. Ein Kurzschluss oder ein Lichtbogen kann nicht nur die Anlage zerstören, sondern auch zu ernsthaften Brandgefahren führen. Die regelmäßige MC4 Kabel Wartung ist somit ein aktiver Beitrag zur Sicherheit und Effizienz Ihrer gesamten Solaranlage.
Regelmäßige Wartung für Ihre MC4-Verbindungen
Die gute Nachricht ist, dass die Wartung von MC4-Verbindungen keine Raketenwissenschaft ist und mit einfachen Mitteln durchgeführt werden kann. Der erste Schritt ist eine regelmäßige visuelle Inspektion. Überprüfen Sie alle zugänglichen MC4-Stecker und Kabel auf offensichtliche Schäden wie Risse im Kabelmantel, Verfärbungen der Stecker (ein Zeichen für Überhitzung), oder lose sitzende Verbindungen. Achten Sie auch auf Anzeichen von Tierbissen oder mechanischen Beschädigungen.
Die Reinigung der Stecker kann ebenfalls sinnvoll sein, besonders in staubigen oder feuchten Umgebungen. Verwenden Sie ein trockenes Tuch und gegebenenfalls einen Pinsel, um Schmutz und Ablagerungen zu entfernen. Für den Schutz vor Korrosion und zur Verbesserung der Leitfähigkeit empfiehlt sich der Einsatz eines speziellen Kontaktspray elektrisch. Dieses Spray verdrängt Feuchtigkeit und bildet eine schützende Schicht auf den Kontakten. Achten Sie bei der Verlegung darauf, dass die Kabel ordentlich und zugentlastet sind. Hierfür sind Kabelbinder UV-beständig eine hervorragende Lösung, um die Kabel vor Scheuern und unnötiger Belastung zu schützen.
Empfohlene Produkte zu Kontaktspray elektrisch
NIGRIN Kontakt-Spray für Elektronik, zur Reinigung und Schutz von elektronischen
NIGRIN Kontakt-Spray für Elektronik, zur Reinigung und Schutz von elektronischen
NIGRIN Kontakt-Spray für Elektronik, zur Reinigung und Schutz von elektronischen
WD-40 Specialist Kontaktspray 300ml – Reinigt elektrische Kontakte & Steckverbin
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Häufige Probleme und effektive MC4 Fehlerbehebung
Trotz bester Wartung können Probleme auftreten. Ein plötzlicher Leistungsabfall der Solaranlage, eine nicht mehr ladende Powerstation oder unerklärliche Systemausfälle können auf Probleme mit den MC4-Verbindungen hindeuten. Der erste Schritt bei der MC4 Fehlerbehebung ist die systematische Überprüfung der Spannung und des Stromflusses. Ein Multimeter Digital ist hierfür ein unverzichtbares Werkzeug. Messen Sie die Spannung an einzelnen Modulen und an den Verbindungsstellen, um festzustellen, wo der Stromfluss unterbrochen oder die Spannung abfällt.
Empfohlene Produkte zu Multimeter Digital
AstroAI Digital Multimeter Voltmeter Strommessgerät Tester
AstroAI Digital Multimeter Spannungsprüfer Strommessgerät Tester
Digital Multimeter Voltmeter Batterietester Spannungsprüfer mit LCD-Anzeige
Digital Multimeter mit automatischer Bereichswahl, Multifunktionstester, der AC/
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Häufige Fehlerquellen sind lose oder korrodierte Stecker, die zu einem erhöhten Übergangswiderstand führen. Auch ein beschädigter Kabelmantel, der das Eindringen von Feuchtigkeit ermöglicht, kann Probleme verursachen. In solchen Fällen kann der Austausch einzelner defekter MC4 Anschlussklemmen oder eines Teils des Kabels notwendig sein. Für diese Reparaturen benötigen Sie spezielles Werkzeug, wie eine Abisolierzange Solar und eine Crimpzange, um eine sichere und dauerhafte Verbindung herzustellen. Denken Sie immer daran, vor Arbeiten an der Solaranlage die Stromversorgung zu unterbrechen, um Stromschläge zu vermeiden.
Prävention ist der beste Schutz: Tipps für die Langlebigkeit
Wie so oft gilt auch bei Solaranlagen: Vorbeugen ist besser als Heilen. Die Langlebigkeit Ihrer MC4-Kabel beginnt bereits bei der Auswahl und Installation. Setzen Sie von Anfang an auf hochwertige MC4 Solarkabel von renommierten Herstellern, die für ihre UV-Beständigkeit und Wetterfestigkeit bekannt sind. Eine fachgerechte Installation, bei der die Kabel nicht geknickt, gequetscht oder unter Spannung verlegt werden, ist ebenso entscheidend. Achten Sie auf eine saubere Crimpung der Stecker, falls Sie diese selbst montieren, um Übergangswiderstände von vornherein zu minimieren.
Schützen Sie die Kabel so gut wie möglich vor direkter Sonneneinstrahlung und mechanischer Belastung. Kabelkanäle oder Schutzschläuche können hier wertvolle Dienste leisten. Etablieren Sie eine Routine für die regelmäßige Sichtprüfung Ihrer Anlage, idealerweise zweimal im Jahr (z.B. im Frühling und Herbst). Diese präventiven Maßnahmen reduzieren nicht nur das Risiko von Ausfällen und teuren Reparaturen, sondern stellen auch sicher, dass Ihre Solaranlage über viele Jahre hinweg zuverlässig und effizient arbeitet.
Wann ein Austausch unumgänglich ist
Trotz aller Pflege und Prävention kann es Situationen geben, in denen ein Austausch von MC4-Kabeln oder -Steckern unumgänglich ist. Dies ist der Fall, wenn die Komponenten schwerwiegende Beschädigungen aufweisen, die nicht mehr reparabel sind. Dazu gehören tiefe Risse im Kabelmantel, die das Eindringen von Wasser ermöglichen, oder deutliche Schmelzspuren an den Steckern, die auf eine massive Überhitzung hindeuten. Auch bei anhaltenden Leistungsproblemen, die trotz aller Fehlerbehebungsversuche nicht behoben werden können, sollte ein Austausch in Betracht gezogen werden.
Ein weiterer Grund für einen Austausch ist die natürliche Alterung der Materialien. Auch wenn hochwertige MC4 Solarkabel für eine lange Lebensdauer ausgelegt sind, verlieren Kunststoffe über die Jahre an Elastizität und Widerstandsfähigkeit gegenüber Umwelteinflüssen. Im Zweifelsfall sollte immer die Sicherheit Vorrang haben. Defekte oder potenziell unsichere Verbindungen stellen ein Risiko dar, das man nicht eingehen sollte. Ein proaktiver Austausch gewährleistet die kontinuierliche Sicherheit und Effizienz Ihrer Solaranlage.
Empfohlene Produkte zu Kabelbinder UV-beständig
Highwings Kabelbinder Schwarz 300 mm x 7,6 mm 100 Stück, Kabelbinder UV-Beständi
SWEED Kabelbinder schwarz 300mm, UV Beständig, 4.8mm Breite, Zugfestigkeit Bis Z
Beshine Kabelbinder 300mm x 4.8mm 250 Stück, Premiumqualität Nylon UV-Beständig
XINGO 1000 Stück Kabelbinder Schwarz, 300mm x 4.8mm, 22,7 kg Zugfestigkeit, UV-b
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Empfohlene Produkte zu MC4 Anschlussklemmen
Selizo 12 Paar Solar Stecker Set, IP67 Solarpanel Solarstecker PV Stecker 6mm2 M
SOLARTRONICS 12 Paar Solarstecker , Männlich/Weiblich Solarpanel Kabelstecker, I
SOLARTRONICS 20 Paar Solarstecker , Männlich/Weiblich Solarpanel Kabelstecker, I
Stäubli MC4-Evo 2 Stecker - Buchse + Stecker 4-6 mm² Typ 4 PV-KBT4-EVO 2 /6IIund
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Häufig gestellte Fragen
Was sind MC4 Kabel und warum sind sie wichtig für Solaranlagen?
MC4 Kabel sind spezielle, wetterfeste Steckverbindungen, die in Photovoltaik-Anlagen zur sicheren und effizienten Verbindung von Solarmodulen untereinander oder mit Wechselrichtern und Powerstations eingesetzt werden. Das Kürzel MC4 steht für 'Multi-Contact, 4 Millimeter', was sich auf den Durchmesser des Kontaktstifts bezieht. Ihre Bedeutung liegt in der Fähigkeit, eine hochstromfeste, wasser- und UV-beständige Verbindung herzustellen, die den rauen Außenbedingungen standhält. Ohne diese spezialisierten Kabel und Stecker wären Solaranlagen anfällig für Feuchtigkeit, Korrosion und Leistungsverluste, was die Sicherheit und Effizienz des gesamten Systems beeinträchtigen würde. Sie gewährleisten einen konstanten Energiefluss und minimieren das Risiko von Hotspots oder Lichtbögen, die zu Bränden führen könnten.
Für die zuverlässige Verbindung Ihrer Solarmodule finden Sie eine große Auswahl an passenden Solarkabeln mit MC4-Steckern und MC4-Einzelsteckern, die für verschiedene Anforderungen geeignet sind.
Empfohlene Produkte zu solarkabel mc4
SOLARTRONICS Solarkabel 4mm² 5m mit Solarstecker, beidseitig, Rot/Schwarz
SOLARTRONICS Solarkabel 6mm² 7m mit Solarstecker, beidseitig, Rot/Schwarz
SOLARTRONICS 12 Paar Solarstecker , Männlich/Weiblich Solarpanel Kabelstecker, I
SOLARTRONICS Crimpzangenset, 10 Paar Solarstecker, Männlich/Weiblich Solarpanel
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wie erkenne ich Beschädigungen an meinen MC4 Solarkabeln?
Die frühzeitige Erkennung von Beschädigungen an MC4 Solarkabeln ist entscheidend, um Leistungsverluste und Sicherheitsrisiken zu vermeiden. Achten Sie bei regelmäßigen Inspektionen auf folgende Anzeichen:
- Sichtbare Risse oder Brüche: Überprüfen Sie die Isolierung der Kabel auf feine Risse, besonders an Stellen, die starker Sonneneinstrahlung oder mechanischer Belastung ausgesetzt sind.
- Verfärbungen oder Versprödung: UV-Strahlung kann die Kabelummantelung mit der Zeit ausbleichen oder spröde machen. Verfärbte oder harte Kabel sind ein Warnsignal.
- Korrosion an Steckverbindern: Grünliche oder weißliche Ablagerungen an den Metallkontakten der MC4 Stecker deuten auf Korrosion hin, die den Stromfluss behindert.
- Lose Verbindungen: Stellen Sie sicher, dass alle Stecker fest sitzen und nicht wackeln. Lockere Verbindungen können zu Widerständen und Hitzeentwicklung führen.
- Schmorstellen oder Brandgeruch: Dies sind ernste Anzeichen für Überhitzung, möglicherweise durch einen Kurzschluss oder einen hohen Übergangswiderstand. Hier ist sofortiges Handeln erforderlich.
- Tierfraß: Nagetiere können Kabel beschädigen. Suchen Sie nach Bissspuren.
Regelmäßige visuelle Kontrollen, besonders nach extremen Wetterereignissen, helfen, die Lebensdauer Ihrer Solarkabel-Verlängerungen zu sichern und die Effizienz Ihrer Anlage zu erhalten.
Empfohlene Produkte zu solarkabel verlängerung
SOLARTRONICS Solarkabel 4mm² 5m mit Solarstecker, beidseitig, Rot/Schwarz
SOLARTRONICS Solarkabel 4mm² 3m mit Solarstecker, beidseitig, Rot/Schwarz
Solarkabel 4mm²/6mm², Solarkabel Verlängerung 1/2/3/5/8/10/12/15M, Solarkabel Ve
Solarkabel 4mm²/6mm², Solarkabel Verlängerung 1/2/3/5/8/10/12/15M, Solarkabel Ve
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Welche Werkzeuge benötige ich zur Wartung oder Reparatur von MC4 Kabeln?
Für die effektive Wartung und kleinere Reparaturen an Ihren MC4 Kabeln ist eine Grundausstattung an Werkzeugen unerlässlich. Dazu gehören:
- Digitales Multimeter: Zum Messen von Spannung, Strom und Widerstand, um Fehlerquellen zu identifizieren und die Funktionstüchtigkeit zu überprüfen.
- Abisolierzange für Solarkabel: Speziell für Photovoltaik-Kabel ausgelegt, um die Isolierung präzise und ohne Beschädigung der Leiter zu entfernen.
- Crimpzange für MC4 Stecker: Unverzichtbar für eine sichere und dauerhafte Verbindung von Kabeln und Steckern. Eine gute Crimpung ist entscheidend für geringe Übergangswiderstände.
- MC4 Lösewerkzeug: Um die Steckverbindungen sicher und ohne Beschädigung zu trennen, da diese fest ineinandergreifen.
- Seitenschneider: Zum Kürzen von Kabeln.
- Reinigungstücher und Isopropanol: Zum Reinigen von Kontakten bei Korrosion.
- Schutzhandschuhe und Schutzbrille: Für Ihre persönliche Sicherheit bei der Arbeit an elektrischen Anlagen.
Mit diesen Werkzeugen sind Sie gut gerüstet, um gängige Probleme zu beheben und die Langlebigkeit Ihrer Solaranlage zu gewährleisten.
Empfohlene Produkte zu abisolierzange solarkabel
KNIPEX ErgoStrip PV Universal-Abmantelungswerkzeug, 16 95 03 SB
Solar Abisolierzange Crimpzange Set für 2.5/4/6mm² Solarpanel PV Kabel
DEWIN Abisolierzange, Multifunktionale Photovoltaik Solar Abisolierzange Crimpza
WEICON TOOLS Abisolierzange No. 7 Solar | Abisolieren und Entmanteln von Solarka
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wie kann ich Korrosion an MC4 Steckverbindern vermeiden und beheben?
Korrosion an MC4 Steckverbindern ist ein häufiges Problem, das die Leistung Ihrer Solaranlage erheblich mindern kann. Sie entsteht meist durch Feuchtigkeit und Umwelteinflüsse, die die Metallkontakte angreifen. Um Korrosion zu vermeiden, sollten Sie bei der Installation auf eine korrekte und dichte Montage der MC4 Stecker achten. Verwenden Sie hochwertige Stecker, die eine gute IP-Schutzklasse (mindestens IP67) aufweisen, um das Eindringen von Wasser und Staub zu verhindern. Regelmäßige Kontrollen der Verbindungen auf festen Sitz und sichtbare Ablagerungen sind ebenfalls wichtig.
Zur Behebung von bereits vorhandener Korrosion gehen Sie wie folgt vor:
- Anlage spannungsfrei schalten: Dies ist der wichtigste Schritt, um elektrische Schläge zu vermeiden.
- Steckverbindung trennen: Verwenden Sie das spezielle MC4 Lösewerkzeug, um die Stecker vorsichtig zu trennen.
- Reinigen der Kontakte: Bei leichten Ablagerungen können Sie eine feine Bürste (z.B. Zahnbürste) und ein nicht-korrosives Kontaktspray für Elektronik verwenden, um die Korrosion zu entfernen. Achten Sie darauf, dass das Spray rückstandsfrei verdampft.
- Überprüfung und Austausch: Sind die Kontakte stark korrodiert oder beschädigt, sollten die betroffenen Stecker durch neue, hochwertige MC4 Stecker ersetzt werden, um eine optimale Leitfähigkeit zu gewährleisten.
Empfohlene Produkte zu mc4 stecker
SOLARTRONICS Solarkabel 4mm² 5m mit Solarstecker, beidseitig, Rot/Schwarz
SOLARTRONICS Solarkabel 6mm² 7m mit Solarstecker, beidseitig, Rot/Schwarz
SOLARTRONICS 12 Paar Solarstecker , Männlich/Weiblich Solarpanel Kabelstecker, I
SOLARTRONICS Crimpzangenset, 10 Paar Solarstecker, Männlich/Weiblich Solarpanel
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wie messe ich die Spannung und den Stromfluss bei MC4 Kabeln?
Das Messen von Spannung und Stromfluss ist ein grundlegender Schritt bei der Fehlerbehebung und Wartung von Solaranlagen. Sie benötigen hierfür ein digitales Multimeter.
- Spannung (Volt) messen:
- Stellen Sie Ihr Multimeter auf den Gleichspannungsbereich (DCV) ein, der höher ist als die erwartete Leerlaufspannung Ihrer Solarmodule (oft 20-50V pro Modul).
- Schalten Sie die Solaranlage stromlos, bevor Sie die Stecker trennen.
- Verbinden Sie die rote Prüfspitze des Multimeters mit dem Pluspol (+) und die schwarze Prüfspitze mit dem Minuspol (-) der MC4-Stecker (oder direkt an den Modulanschlüssen).
- Die angezeigte Spannung sollte der Leerlaufspannung des Moduls oder der Reihe von Modulen entsprechen. Eine deutlich niedrigere Spannung deutet auf ein Problem hin.
- Strom (Ampere) messen:
- **Achtung:** Strommessungen im Betrieb erfordern besondere Vorsicht und ein Multimeter mit ausreichendem Messbereich (oft 10A oder mehr für Solaranlagen).
- Stellen Sie Ihr Multimeter auf den Gleichstrombereich (DCA) ein.
- Schalten Sie die Solaranlage stromlos.
- Trennen Sie eine MC4-Verbindung in der Reihe, die Sie messen möchten.
- Schließen Sie das Multimeter *in Reihe* an: Die rote Prüfspitze an den Pluspol des einen Kabels, die schwarze Prüfspitze an den Minuspol des anderen Kabels, sodass der Strom durch das Multimeter fließt.
- Die angezeigte Stromstärke sollte dem Kurzschlussstrom des Moduls oder der Modulreihe unter den gegebenen Lichtverhältnissen entsprechen.
Falsche Werte können auf defekte Kabel, Stecker, Module oder einen fehlerhaften Wechselrichter hinweisen.
Welche Rolle spielen Kabelbinder bei der Installation und Wartung von Solarkabeln?
Kabelbinder spielen eine entscheidende, oft unterschätzte Rolle bei der Installation und Wartung von Solaranlagen, insbesondere im Hinblick auf die Langlebigkeit und Sicherheit der MC4 Solarkabel. Ihre Hauptfunktionen umfassen:
- Ordnung und Übersicht: Sie helfen, Kabelstränge sauber zu bündeln und entlang der Modulrahmen oder Montageschienen zu führen. Das verhindert Kabelsalat, der die Ästhetik beeinträchtigt und die Fehlersuche erschwert.
- Schutz vor mechanischer Beschädigung: Durch die sichere Befestigung der Kabel wird verhindert, dass sie im Wind schlagen, an scharfen Kanten scheuern oder auf dem Boden schleifen, was zu Abrieb und Beschädigung der Isolierung führen könnte.
- Schutz vor Tierfraß: Fest gebündelte und gut verlegte Kabel sind weniger attraktiv für Nagetiere.
- Entlastung von Steckverbindungen: Kabelbinder verhindern, dass Zug auf die MC4 Stecker ausgeübt wird, was zu lockeren Kontakten oder Beschädigungen führen könnte.
- UV-Beständigkeit: Für den Außeneinsatz sind unbedingt UV-beständige Kabelbinder erforderlich, da normale Kabelbinder unter Sonneneinstrahlung schnell spröde werden und brechen.
Achten Sie darauf, die Kabel nicht zu fest zu binden, um Quetschungen zu vermeiden, die die Leitfähigkeit beeinträchtigen könnten.
Empfohlene Produkte zu solarkabel mc4
SOLARTRONICS Solarkabel 4mm² 5m mit Solarstecker, beidseitig, Rot/Schwarz
SOLARTRONICS Solarkabel 6mm² 7m mit Solarstecker, beidseitig, Rot/Schwarz
SOLARTRONICS 12 Paar Solarstecker , Männlich/Weiblich Solarpanel Kabelstecker, I
SOLARTRONICS Crimpzangenset, 10 Paar Solarstecker, Männlich/Weiblich Solarpanel
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wann sollte ich meine MC4 Kabel austauschen, statt sie zu reparieren?
Die Entscheidung, ob ein MC4 Kabel repariert oder komplett ausgetauscht werden sollte, hängt vom Ausmaß und der Art der Beschädigung ab. Eine Reparatur ist oft sinnvoll bei:
- Leichten Oberflächenbeschädigungen: Kleine Risse in der äußeren Isolierung, die noch nicht den Leiter erreicht haben und mit geeignetem Isolierband oder Schrumpfschlauch sicher abgedichtet werden können.
- Korrosion an Steckern: Wenn die Korrosion nur oberflächlich ist und die Kontakte nach der Reinigung wieder voll funktionsfähig sind.
Ein Austausch ist jedoch dringend erforderlich und sicherer bei:
- Tiefen Schnitten oder Brüchen: Wenn der Leiter sichtbar ist oder die Isolierung so stark beschädigt ist, dass Feuchtigkeit eindringen kann.
- Starken Verfärbungen oder Versprödung: Dies deutet auf eine Materialermüdung durch UV-Strahlung und Hitze hin, die die gesamte Kabelintegrität beeinträchtigt.
- Schmorstellen oder Brandspuren: Diese sind ein klares Zeichen für Überhitzung und ein hohes Brandrisiko. Das Kabel und eventuell betroffene Stecker müssen sofort ersetzt werden.
- Tierfraß mit tiefen Schäden: Wenn der Leiter freiliegt oder stark beschädigt ist.
- Wiederholten Problemen: Wenn ein Kabel immer wieder an derselben Stelle Probleme bereitet, ist ein Austausch die nachhaltigere Lösung.
Im Zweifelsfall ist es immer sicherer, ein beschädigtes Kabel durch ein neues zu ersetzen, um die langfristige Sicherheit und Leistung Ihrer Solaranlage zu gewährleisten.
Gibt es spezielle Tipps für die Installation von MC4 Kabeln im Außenbereich?
Die korrekte Installation von MC4 Solarkabeln im Außenbereich ist entscheidend für deren Langlebigkeit und die Effizienz Ihrer Solaranlage. Hier sind einige spezielle Tipps:
- Qualität der Kabel und Stecker: Verwenden Sie ausschließlich TÜV-zertifizierte Solarkabel (z.B. H1Z2Z2-K) und hochwertige MC4 Stecker mit mindestens IP67-Schutzklasse. Diese sind speziell für den Außeneinsatz unter extremen Bedingungen (UV-Strahlung, Temperaturwechsel, Feuchtigkeit) konzipiert.
- Korrekte Crimpung: Eine professionelle Crimpung der Stecker mit einer passenden Crimpzange ist unerlässlich. Schlechte Crimpverbindungen führen zu hohen Übergangswiderständen, Hitzeentwicklung und Leistungsverlusten.
- Kabelmanagement: Verlegen Sie die Kabel geordnet und sicher. Vermeiden Sie lose hängende Kabel, die im Wind schlagen oder an scharfen Kanten scheuern könnten. Verwenden Sie UV-beständige Kabelbinder, um die Kabel sicher zu befestigen, aber nicht zu fest, um Quetschungen zu vermeiden.
- Schutz vor Tieren: Sorgen Sie für einen ausreichenden Schutz der Kabel vor Nagetieren, die diese annagen könnten.
- Wasserdichte Durchführungen: Achten Sie bei der Durchführung der Kabel durch Dächer oder Wände auf absolut wasserdichte Lösungen, um das Eindringen von Feuchtigkeit ins Gebäude zu verhindern.
- Schleifenbildung: Legen Sie an allen Kabeln, die in Stecker oder Geräte geführt werden, kleine Tropfschleifen. So kann Kondenswasser oder Regenwasser abtropfen und läuft nicht direkt in die Anschlüsse.
Diese Maßnahmen tragen maßgeblich zur Sicherheit und Effizienz Ihrer Solaranlage bei.
Wie kann ein Multimeter bei der Fehlerbehebung von MC4 Kabeln helfen?
Ein digitales Multimeter ist ein unverzichtbares Werkzeug bei der Fehlerbehebung von MC4 Solarkabeln und der gesamten Photovoltaikanlage. Es ermöglicht Ihnen, elektrische Parameter zu messen und so Probleme präzise zu lokalisieren:
- Spannungsmessung: Sie können die Leerlaufspannung einzelner Solarmodule oder ganzer Strings messen. Eine Abweichung von den Herstellerspezifikationen kann auf defekte Module, verschattete Bereiche oder Probleme mit den Kabelverbindungen hindeuten.
- Strommessung: Die Messung des Stromflusses hilft, die tatsächliche Leistung der Anlage zu überprüfen. Ein zu geringer Strom kann auf einen hohen Widerstand in den Kabeln oder Steckern (z.B. durch Korrosion) oder auf ein defektes Modul hindeuten.
- Widerstandsmessung (Durchgangsprüfung): Mit der Durchgangsprüfung können Sie feststellen, ob ein Kabel unterbrochen ist oder ob ein unerwünschter Widerstand in der Leitung vorliegt. Dies ist besonders nützlich, um Kabelbrüche oder schlechte Kontaktstellen in den MC4 Steckern zu identifizieren.
- Fehlersuche bei Isolationsfehlern: Obwohl ein Standard-Multimeter keine Isolationswiderstandsmessung durchführt, können Auffälligkeiten bei Spannung oder Strom auf Isolationsschäden hindeuten, die zu Kriechströmen führen.
Durch systematische Messungen können Sie eingrenzen, ob das Problem bei den Kabeln, den Steckern, den Modulen oder anderen Komponenten liegt, und so gezielte Reparaturen oder Austauscharbeiten vornehmen.
